數據中心綜合布線解決方案

閱覽次數:14,483 次  發布日期: 2018-08-09

成都弱電公司訊:

1.綜合布線概述:

如何更好地運用數據資產,發揮其最大的作用,使業務不斷成長,成為了眾多企業關心的問題。數據中心是為了全面、集中、主動并有效地管理和優化IT基礎架構,實現信息系統的可管理性、可用性、可靠性和可擴展性,是保障業務的順暢運行和服務的及時傳遞。

數據中心內放置核心的數據設備,是企業的大腦,綜合布線作為物理基礎設施建設非常重要,成為網絡(luò )建設成敗的關鍵因素,數據中心構建安全、高效、統一的物理平臺,是數據中心核心所在。

數據中心的綜合布線系統,需要能夠支持高速率的數據傳輸和存儲,單體文件的容量也越來越大。這樣,選擇一套先進的綜合布線系統是及其有必要的。確保在相當的一段時間內,無需更換或升級布線系統。

2.設計目標:

綜合布線主要是支持各種通信和信息系統的運行,主要支持弱電應用系統的線路需要,合理綜合布線對于實現公司信息一體化具有重大意義。

為了滿足數據中心機房信息系統的需求,綜合布線要具有以下特性:

①、實用性:實施后的綜合布線,將能夠在現在和將來適應技術的發展,且實現數據通信和語音通信;

②、靈活性:綜合布線能夠滿足靈活應用的要求,即任一信息點能夠連接不同類型的設備,如計算機、打印機、終端或電話、傳真機;

③、模塊化:綜合布線系統中,除去固定在建筑物內的線纜外,其余所有的接插件都是積木式的標準件,以方便管理和使用;

④、擴充性:綜合布線系統是可擴充的,以便將來有更大的發展時,很容易將設備擴展進去;

⑤、標準性:滿足最新、最高的國際標準(如1995年通過的國際標準:ISO/IEC 11801、歐洲標準:EN50173等);

⑥、經濟性:在滿足應用要求的基礎上,盡可能降低造價。

3.數據中心設計方案:

1、中心機房整體規劃

某某公司數據中心機房面積約1754平方米, 數據中心機房是整個公司信息處理的“心臟”,是全公司通訊網絡(luò )中心,為保證中心機房承擔的各項任務24小時不間斷地正常運行,必須在滿足基本功能的前提下,為高性能計算機系統提供安全、穩定、可靠的工作環境。因此,安全、先進、實用是設計的第一個原則。

整個數據中心共設計有OM3萬兆多模光纖信息點1360個,萬兆單模光纖信息點1440個,六類信息點1340個(不含辦公區、運轉中心)。中心機房區域劃分為:通訊機房(接入式)、網絡(luò )中心機房、設備機房、UPS室、介質室、配電室、監控室、操作室、鋼瓶室、備件室、辦公區、會(huì )議室、值班室等。數據中心機房綜合布線系統各功能區的設計必須考慮各種應用系統的需要,預留充分的信息點,設計靈活的布線方式。在布線線纜選擇時,應充分考慮計算機網絡(luò )發展對線路帶寬的需要,以便為未來發展留下發展的空間。綜合布線必須遵照“統一規劃,協調發展,適度規模,短期穩定,持續發展”的原則,在滿足目前信息系統需求的同時,仍然具有較好的拓展性。

通過設計與分析,并與某某公司IT管理部及其它相關用戶部門多次溝通探討,并且經過精心施工,解決了此項目實施中的設計。

數據中心機房規劃區域包括:進線設備間、主配線區、水平分配區、設備分配區。

美國西蒙杯
?

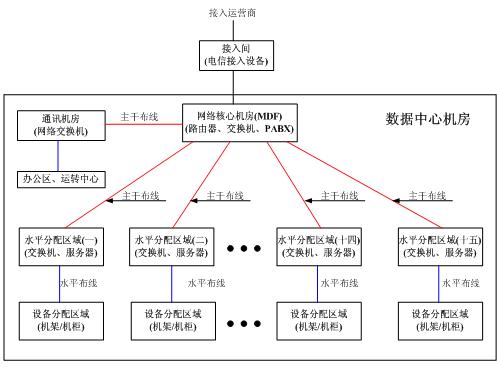

數據中心拓撲結構
2、數據中心進線設備間

進線設備間是數據中心綜合布線系統和建筑布線系統之間的空間,也就是處于接入提供商和客戶網絡(luò )之間的系統。這個空間包括接入提供商所提供的劃分硬件和設備。本項目進線設備間靠近網絡(luò )核心機房。

3、數據中心網絡(luò )核心機房

網絡(luò )核心機房是數據中心的結構化布線系統信息分配的中心點。當設備直接連接到核心分配區。這個區域需要設置在計算機機房?jì)炔?,在多用?hù)共同使用數據中心的情況下,網絡(luò )核心機房應該使用專用的房間或區域用以保證其安全性。計算機機房的核心路由器、核心LAN交換機、核心SAN交換機和PBX設備將放置在網絡(luò )核心機房,因為這個空間是整個數據中心布線系統的網絡(luò )中心。接入提供商提供的設備通常放置在網絡(luò )核心機房而不是進線設備間,以避免由于線路長度的限制而建立第二個進線設備間的需要。

本項目數據中心機房由15個機房組成,在管理區維護上經常進行機柜之間的直接光纜跳線,這給維護管理及跳線帶來極大麻煩(機柜間跳線要掀開活動地板進行地板下光纖機柜間跳線)。本系統采用西蒙動態光纖配線架,在此15個機柜間互聯一個12芯MPO帶狀光纖配線架接口,形成網狀網格連接,這樣可以方便地就近跳接就可以連接到其他管理區的機柜或機架光網絡(luò )設備了。每個部分采用288芯高密度標準19英寸4U光纖跳線架,用于光纜的機柜內的端接。另外網絡(luò )核心機房布1根100對三類語音電纜到通信機房。

4、數據中心設備分配區

每個設備分配區的機柜配置一個24口快接式配線架,每個水平分配區的主機柜設置5個24口快接式配線架,為一些應用(如無線接入點,IP攝像機和自動控制系統等)考慮的線纜也要規劃并在此端接好,配線架之間的水平布線采用6類低煙無鹵線纜,本項目設備分配區共有100個機柜組成,設備分配區是分配給終端設備的空間,包括計算機系統和通信設備,交換機和刀片服務器或服務器和外圍設備。

5、數據中心水平分配區

本項目水平分配區共劃分為20個分區,有20個主機柜組成,水平分配區每個主機柜區布置1根48對多模光纖、1根48對單模光纖和24根六類雙絞線至網絡(luò )核心機房,主機柜下設5個設備分配機柜。水平分配區主要包括水平跳接、SAN網絡(luò )交換機、服務器和KVM交換機。
在使用中,水平分配區包括水平交叉連接作為布線至設備分配區的分配點。水平分配區為設在設備分配區的終端設備所服務,它通常包含LAN交換機, SAN交換機,鍵盤/視頻/鼠標( KVM)切換開關。
